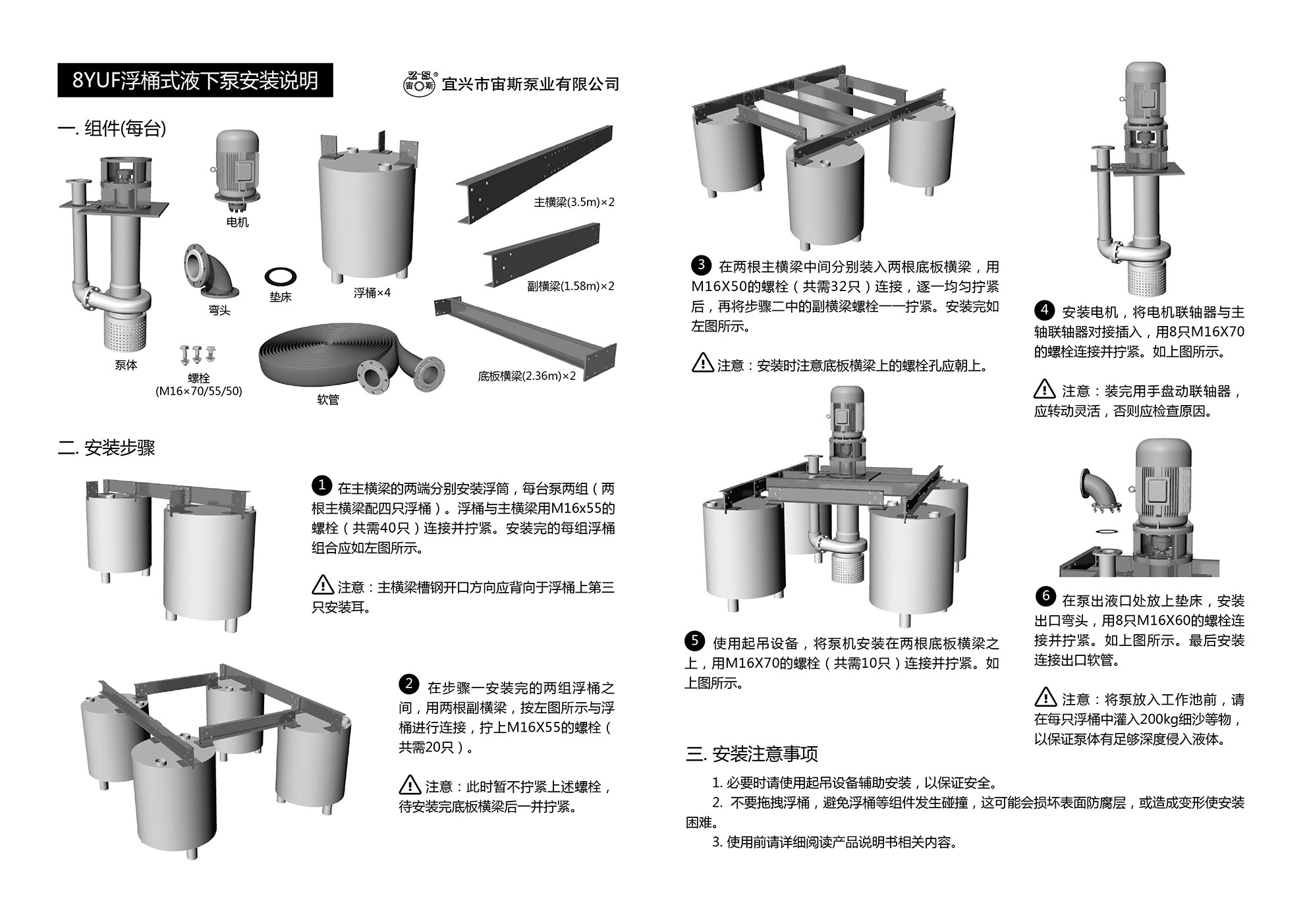

YUF浮桶式液下泵用戶組裝指導

　　1. 在主橫梁的兩端分別安裝浮筒，每臺泵兩組（兩根主橫梁配四只浮桶）。浮桶與主橫梁用M16x55的螺栓（共需40只）連接并擰緊。安裝完的每組浮桶組合應如左圖所示。

　　注意：主橫梁槽鋼開口方向應背向于浮桶上第三只安裝耳。

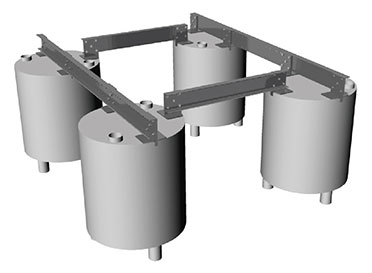

　　2. 在步驟1安裝完的兩組浮桶之間，用兩根副橫梁，按左圖所示與浮桶進行連接，擰上M16X55的螺栓（共需20只）。

　　注意：此時暫不擰緊上述螺栓，待安裝完底板橫梁后一并擰緊。

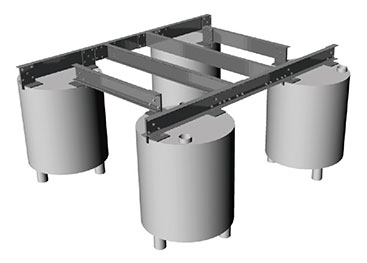

　　3. 在兩根主橫梁中間分別裝入兩根底板橫梁，用M16X50的螺栓（共需32只）連接，逐一均勻擰緊后，再將步驟二中的副橫梁螺栓一一擰緊。安裝完如左圖所示。

　　注意：安裝時注意底板橫梁上的螺栓孔應朝上。

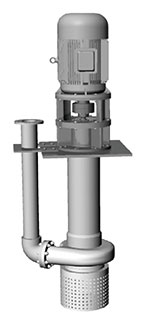

　　4. 安裝電機，將電機聯軸器與主軸聯軸器對接插入，用8只M16X70的螺栓連接并擰緊。如左圖所示。

　　注意：裝完用手盤動聯軸器，應轉動靈活，否則應檢查原因。

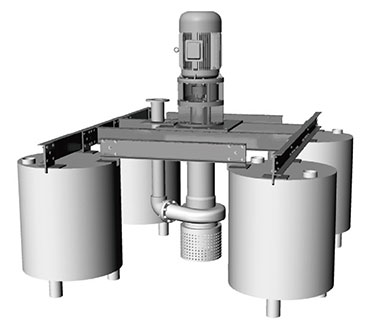

　　5. 使用起吊設備，將泵機安裝在兩根底板橫梁之上，用M16X70的螺栓（共需10只）連接并擰緊。如左圖所示。

　　6. 在泵出液口處放上墊床，安裝出口彎頭，用8只M16X60的螺栓連接并擰緊。如左圖所示。最后安裝連接出口軟管。

　　注意：將泵放入工作池前，請在每只浮桶中灌入200kg細沙等物，以保證泵體有足夠深度侵入液體。
