A2型螺旋噴嘴

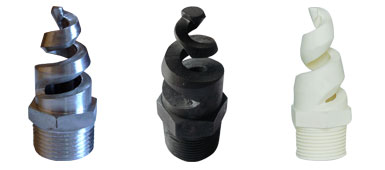

　　噴嘴圖片：

A2型螺旋噴嘴圖片

　　噴霧形狀：

A2型螺旋噴嘴噴霧形狀

　　規格型號：Φ6.4~92mm

　　設計特點：
　　A2型螺旋噴嘴產生實心錐形噴霧形狀，噴流角度為60~120°。這種噴嘴比A1型噴嘴具有更大的自由暢通直徑，更大程度的減少了阻塞現象，可使液體在給定尺寸的管道上達到更大流量。這種噴嘴可在絕大多數管道系統上安裝或更新。在0.3MPa壓強下，流率從42至4140升/分。
　　規格型號為6.4~50mm的噴嘴均用氧化鋁陶瓷、316不銹鋼鑄件、聚丙烯、聚四氟乙烯制造。氧化鋁陶瓷和316不銹鋼噴嘴為六角形的。聚丙烯、聚四氟乙烯噴嘴為平臺形或圓形的。規格型號為65~92mm的噴嘴無論是用聚丙烯還是聚四氟乙烯都只有圓形的。這些噴嘴也可用其它各種材料制成，應用于特殊領域。

　　性能參數：

配管大小	噴流角度(0.07MPa時)			噴孔孔徑 (mm)	流量(升/分)					螺紋尺寸	噴嘴長度 (mm)
配管大小	60°	90°	120°	噴孔孔徑 (mm)	0.07MPa	0.15MPa	0.3MPa	0.5MPa	0.7MPa	螺紋尺寸	噴嘴長度 (mm)
3/4英寸	●	●	●	6.4	20	30	42	56	64	G3/8'	25
	●	●	●	8	31	46	65	78	99	G1/2'
	●	●	●	10	45	67	95	120	145
	●	●	●	12	62	92	129	163	198
	●	●	●	14	80	117	166	195	255
1英寸	●	●	●	18	130	190	270	340	410	G3/4'	31
1.5英寸	●	●	●	25	179	260	370	467	565	G1'	40
2英寸	●	●	●	32	310	455	645	817	990	G3/2'	55
3英寸	●	●	●	43	535	780	1105	1397	1690	G2'	68
3英寸	●	●	●	50	680	995	1405	1777	2150	G5/2'	80
4英寸	●	●	●	65	980	1430	2020	2556	3090	G3'	100
4英寸	●	●	●	80	1280	1880	2650	3350	4050	G4'	120
6英寸	●	●	●	92	2000	2930	4140	5235	6330		135

　　適用范圍：廢氣脫硫、氣體冷卻、蒸發冷卻、除塵

　　型號標注說明：Φ50 A2 - T - 1505

　　Φ50：噴孔孔徑
　　A2：噴嘴型號
　　T：氧化鋁材質（可選）
　　1505：流量大?。ㄉ?分）
