K型填料組合密封

　　一. 概述

　　宙斯泵業新研發的K型填料組合密封是我公司在原有UHB-ZK-B、UHB-UF系列耐腐耐磨泵K型動力密封的基礎上，增加填料密封與其組合而成的一種新型密封形式。該密封能達到減少泄漏、延長密封使用壽命的目的。此系列型號分別為：UHB-ZK-T、UHB-UF-T。

　　二. 密封工作原理

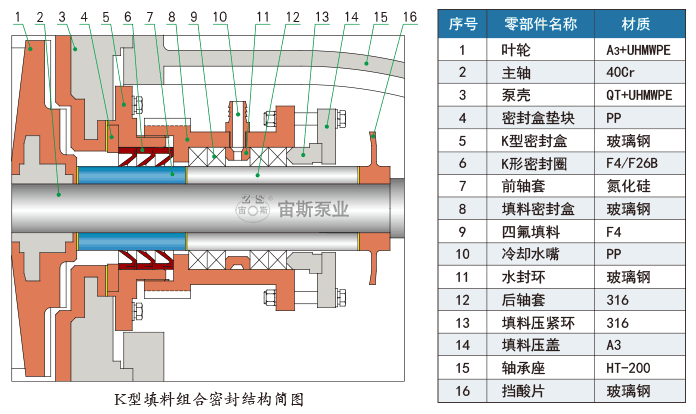

　　該密封由K型動力密封和填料密封兩部分組成。K型動力密封工作時，葉輪[1]的副葉片（背部臺階式葉片）或副葉輪（大規格泵有）旋轉產生的離心力，使密封部位處于負壓狀態，從而阻止介質的外泄；同時K形密封圈[6]的唇口因負壓而松開，與前軸套[7]產生一定間隙，減少磨損，延長了其使用壽命。而停機時，由于副葉片（或副葉輪）停止旋轉，密封腔由負壓轉為正壓，K形密封圈的唇口在壓力作用下緊緊包住前軸套，此時停車密封原理開始發揮作用，阻止了泵腔內液體的外泄達到密封的目的。

　　但當泵腔內壓力變化較大、K形密封圈磨損、泵殼和葉輪磨損時，極易造成K型密封處泄漏；此時填料密封部分開始發揮作用，通過填料來達到密封的防泄漏目的，進一步延長了密封的使用更換周期。由于填料密封更換方便、維修成本低，后期的設備維護將更加經濟、快捷。更換填料時步驟很簡單，只需要擰下填料壓蓋[14]上的螺栓，松開填料壓蓋和填料壓緊環[13]，更換四氟填料[9]即可。

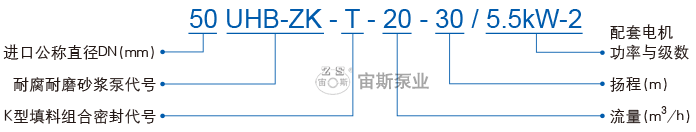

　　三. 型號含義

　　四. 密封安裝注意事項

　　本系列泵的K型密封部分的安裝方法和原型號是一致的，當K型密封安裝完成后，一定要擰緊填料密封盒[8]以壓緊K形密封圈[6]，防止因K形密封圈未壓緊而影響密封效果。當安裝填料時，應注意填料的切口為45度角，并且將每股填料切口錯開，在壓緊填料時填料壓蓋[14]不宜過緊，開車如果出現漏液時再逐步調整壓緊至不再漏液為止（填料密封允許少量冷卻水滲漏）。

　　五. 差異零件

　　UHB-ZK-T、UHB-UF-T和UHB-ZK-B、UHB-UF大部分零件為通用件，不通用的零件為：主軸[2]、軸承座[15]、帶水冷卻的K型密封盒及密封盒蓋。增加部分零件為：填料密封盒[8]、四氟填料[9]、后軸套[12]、填料壓緊環[13]，填料壓蓋[14]。

　　如有疑問，請與宙斯泵業技術部聯系。
